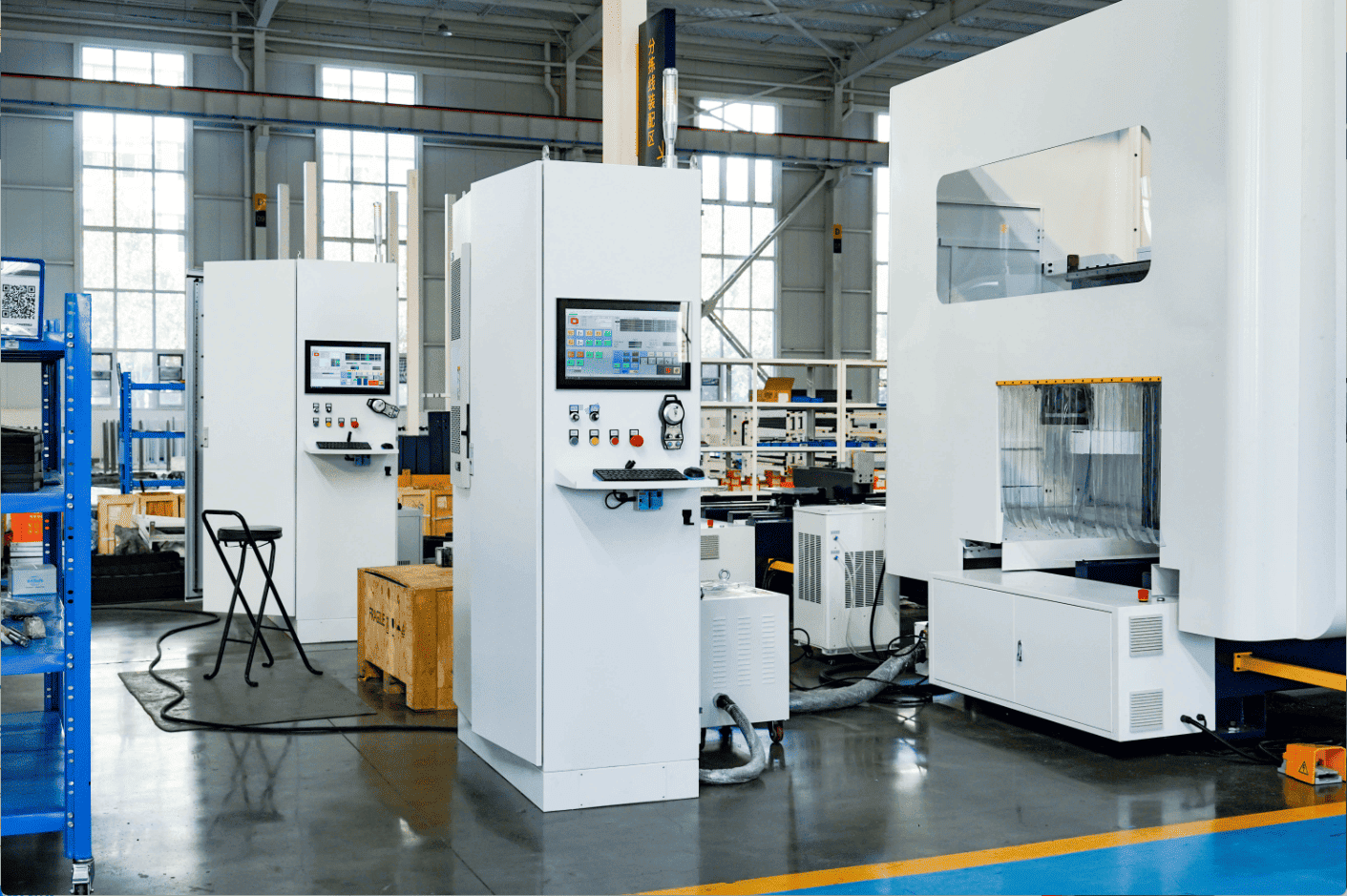

Emerald F260 – Un centro de mecanizado de perfiles de aluminio de 4 ejes.
Diseñado para fresado, taladrado, roscado y ranurado de alta precisión de perfiles de aluminio y aleaciones ligeras, el Emerald F260 presenta una estructura de pórtico robusta, automatización avanzada e integración de software perfecta.
| Especificaciones de mecanizado | Valor del parámetro |
|---|---|
| Longitud de procesamiento/Trayectoria transversal Eje X | 7.000/9.000/12.000 milímetros |
| Dimensiones de la pieza de trabajo de desplazamiento para el mecanizado de superficies superiores | Ancho × Alto = 600 × 260 mm |
| Dimensiones de la pieza de trabajo para mecanizado de tres lados | Ancho × Alto = 400 × 260 mm |
| Rango de rotación del eje A | ±90° |
| Precisión de mecanizado | Valor del parámetro |
|---|---|
| Precisión de posicionamiento | ± 0,03 mm |
| Precisión de posicionamiento de los ejes X/Y/Z | ± 0,1 mm |
| Precisión de posicionamiento del eje A | ± 0,1° |
| Parámetros técnicos | Valor del parámetro |
|---|---|
| Revista de herramientas | 9 |

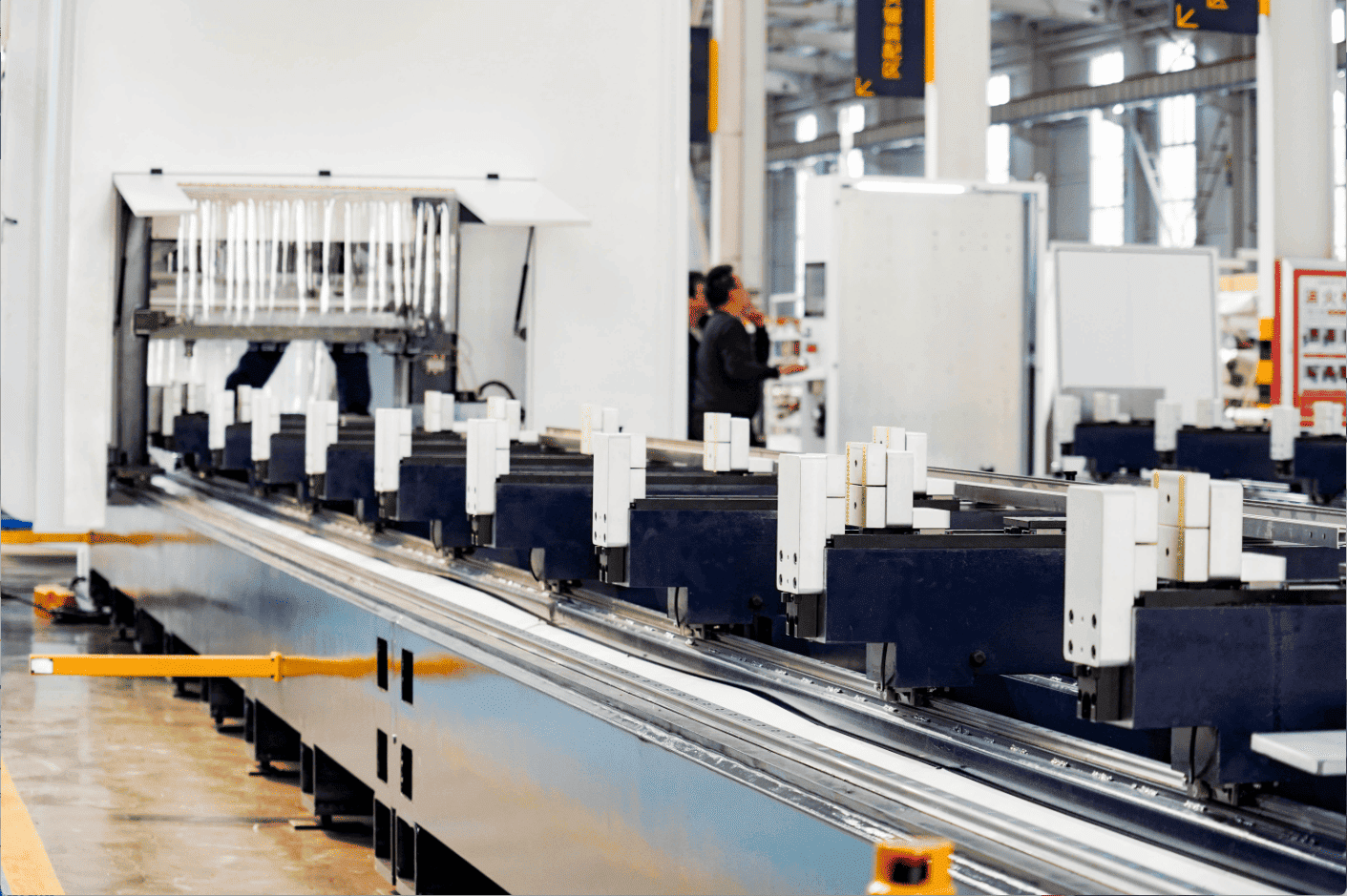

| Abrazadera | 8 |
| Especificación del husillo/portaherramientas | ISO30 S1=7,5KW, S6=9,5KW, 24000 rpm |
| Diámetro de la hoja de sierra | Ф80 ~ Ф150 milímetros |
| Velocidad de desplazamiento del eje X | 0 ~ 60 m/min |
| Velocidad de desplazamiento del eje Y Z | 0 ~ 30 m/min |
| Parámetros generales | Valor del parámetro |
|---|---|
| Tamaño de la máquina (L×An×Al) | 9000×2350×2900 mm |
| Peso de la máquina | 4.300 kilogramos |
| Presión del aire | 0,5-0,8 MPa |
| Fuente de alimentación | 400 V, 50 Hz, 15 kW |
| Consumo de aire por minuto aprox. | 200 L con pulverización |
Diseñado para fresado, taladrado, roscado y ranurado de alta precisión de perfiles de aluminio y aleaciones ligeras, el Emerald F260 presenta una estructura de pórtico robusta, automatización avanzada e integración de software perfecta.
